作者 | 范青海/江淮汽车 来源 | EDC电驱未来 本文以某纯电动轻型商用车为基础，对纯电动汽车的能量回收标定策略进行分析研究。 1、能量回收系统简介 能量回收，又称回馈制动或再生制动，是指在滑行或制动减速过程中，驱动电机工作于发电状态，将车辆部分动能转化为电能储存于动力电池中，同时施加电机回馈转矩于驱动轴，对车辆进行制动。该技术应用一方面增加了电动车辆一次充电续驶里程，另一方面减少传统制动器磨损，同时还改善了整车动力学控制性能。 在不改动液压制动系统结构的基础上，开发基于制动踏板行程检测的并行制动能量回收系统方案，如图1所示。
图1 制动能量回收系统总体结构方案 并行制动能量回收系统方案的典型特征是：符合驾驶员传统的驾驶习惯，保持整车的制动性能和制动稳定性，电机制动力的变化不会影响驱动轮制动力的大小，电机制动力和驱动轮制动器制动力并行产生，并叠加在一起，共同组成了驱动轮上的总制动力，通过在汽车减速和制动过程中实施电机制动，把汽车减速和制动过程中的部分动能转化成电能回馈给动力电池，从而提高整车经济性，延长续驶里程。 2、能量回收标定策略 整车控制器（VCU）根据踏板信号、车速、蓄电池荷电状态（SOC）、电池电压、温度等信息确定是否进行能量回收，并将其传送到相应的控制模块中执行，模块之间的信息传递通过CAN总线进行。对进入能量回收模式的车辆状态条件进行标定，如表1所示。 表1 进入能量回收的车辆状态条件

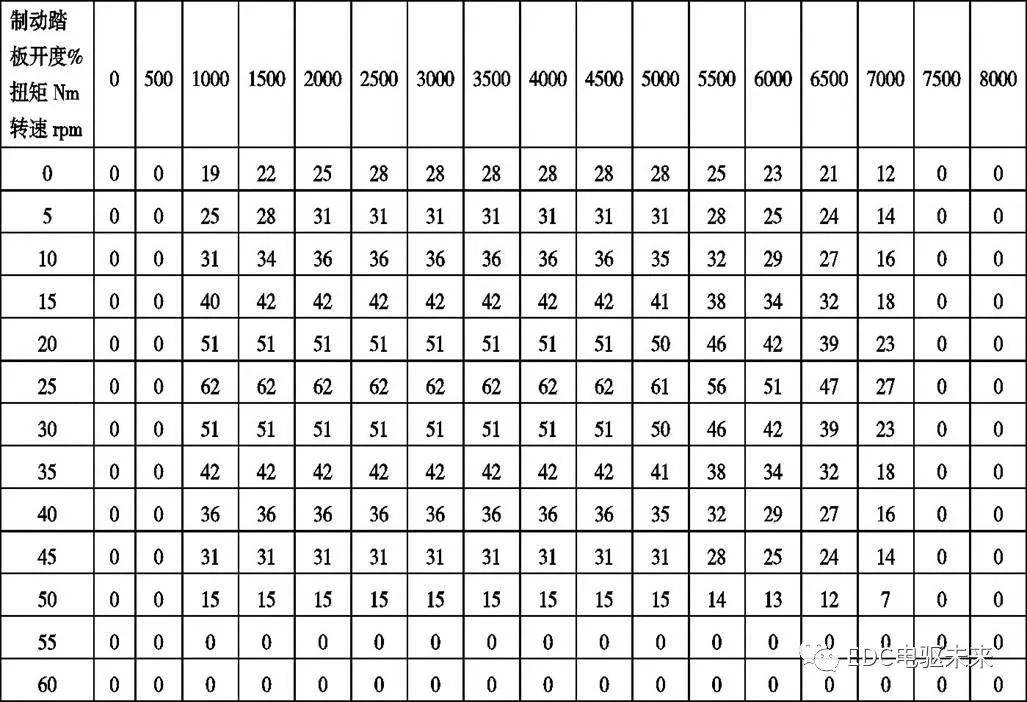

VCU检测加速踏板传感器信号和制动踏板传感器信号，判断汽车是否处于滑行或制动减速阶段，若是的话则向PCU发送扭矩指令，PCU控制驱动电机产生滑行阶段所需的制动力。对能量回收扭矩进行标定，如表2所示。 在能量回收扭矩的标定过程中，需要注意以下事项： 滑行减速时，能量回收不能标太大，否则滑行时车辆减速感太强，驾乘人员主观感受不好，且影响行车安全。 表2 能量回收扭矩

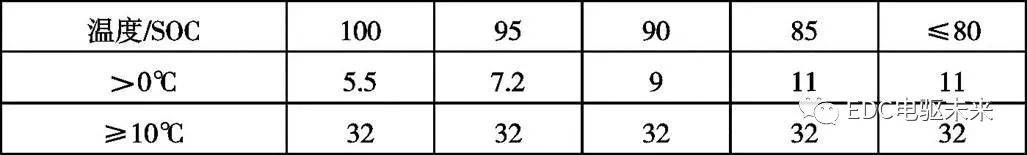

能量回收的大小受电池的充放电能力限制，所以能量回收的功率不能超过电池规定的功率，如表3所示。 表3 能量回收电池功率表
3、能量回收测试结果

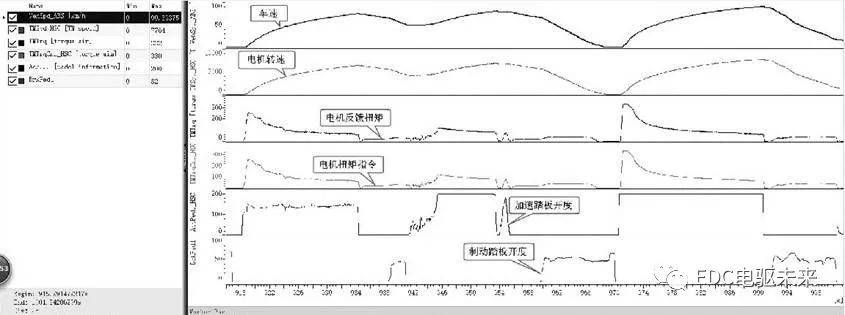

图2 能量回收道路测试数据 表4 经济性转毂测试结果 4、结束语 本文对纯电动汽车能量回收的系统设计、工作原理、标定策略和方法进行分析研究，对标定后的数据在实车道路和转毂试验中进行了验证，结果表明，能量回收的合理标定，可以有效的提高纯电动汽车的续驶里程。 |
